公式与结果同屏
关键公式、输入条件和计算结果对应展示，降低黑盒计算带来的复核成本。
21项工程工具
本地运行工程数据留在电脑
21工程计算模块
1 个 EXE解压即用
Excel / CAD工程结果导出
本地运行数据留在电脑
BUILT FOR ENGINEERING
不只给出一个数字
计算过程、关键中间量与工程结果放在同一个界面中，便于核对、复算和交付。
围绕真实工作流
从器件库、方案对比到 Excel/CAD 导出，让计算结果能够继续用于工程文档。
本地离线运行
核心计算和文件处理在本机完成，网络不可用时也能继续使用。
ENGINEERING MODULES
覆盖完整射频工程流程
从器件参数和传输线设计，到整机链路、阵列、雷达与卫星通信分析，共 21 项独立工具。
01
链路与系统指标
计算功率、增益、噪声、动态范围和链路裕量。
级联指标计算
以器件行为单位建立射频链路，实时计算逐级输出功率、累积增益、Friis 噪声系数、OIP3、等效输出 P1dB、灵敏度和 SFDR，并标记噪声、线性度与压缩瓶颈。
发射链路预算
按多频点配置发射器件与线缆，跟踪各节点输出功率、增益和压缩量，支持器件库补全、配置保存及 Excel 导出。
接收链路预算
建立天线至接收机的完整链路，分析多频点增益、噪声系数、接收功率与系统余量。
TR 阵面链路预算
分别构建 RX 与 TX 拓扑，自动推导功分/功合通道数、理论插损、单通道与合成增益，并检查多级 Friis NF 和功率压缩风险。
空损计算
计算自由空间路径损耗、大气与附加损耗、接收功率和最终链路余量，适合无线与微波链路快速核算。
G/T 与 EIRP
由天线增益、馈线损耗、噪声温度和发射功率计算系统 G/T、EIRP 等关键站点指标。
02
雷达与相控阵
面向阵面设计、扫描能力和目标探测分析。
相控阵雷达
计算阵列方向图、波束宽度、增益、扫描损失、栅瓣及功率和噪声指标，显示阵面布局，并支持 CAD 导出。
阵元间距与栅瓣
在指定频率、扫描角和方位角下判断可见区栅瓣，反算 X/Y 理论最大间距并给出含安全裕量的建议值。
雷达方程
根据发射功率、天线、目标 RCS、距离、损耗及接收机参数，计算回波功率、信噪比和最大作用距离。
子阵延时
分析阵列扫描所需延时、延时量化误差及带宽约束，支持 Az/El 与 Off/Rot 角度换算、矩阵结果和 Excel 导出。
03
射频数据与频率规划
统一处理网络参数、频率关系和常用单位。
S 参数提取
兼容 Touchstone s1p/s2p/sNp 及不同矢网导出的 CSV/TXT，通过通用列映射导入；按起始频率、终止频率和点数插值提取幅度与相位。
频率规划
完成单级或多级变频规划，分析高低侧本振、镜频和杂散响应，通过频谱与结构图展示信号关系并导出 Excel。
常用转换
集中进行 dBm、W、mW、dBW、增益及射频工程常用量之间的快速双向换算。
04
传输线与无源网络
完成几何尺寸、阻抗、电长度和分配网络初步设计。
传输线 / 阻抗
支持微带线、GCPW/CBCPW、对称与非对称带状线、同轴线以及差分/耦合微带线，提供尺寸到阻抗分析和目标阻抗到尺寸综合。
功分器计算
计算等功分与不等功分 Wilkinson 网络的理论分配损耗、四分之一波长支路阻抗、输出匹配及隔离电阻。
板材损耗
管理常用高频板材与介质参数，在不同频率和温度条件下为链路及传输线计算提供损耗数据。
05
卫星通信
快速评估卫星几何、传播损耗和载噪性能。
卫通工具
覆盖地面站与卫星几何关系、天线指向、链路距离、自由空间损耗、载噪比、雨衰与天线参数等辅助计算，可与 G/T、EIRP 和空损模块配合完成链路初算。
06
元器件与工程辅助
解决设计过程中高频出现的器件、阻值和储能选型问题。
器件库
维护放大器、衰减器、滤波器、线缆等器件的多频点增益、P1dB 和相关参数，供链路工具快速调用与补全。
电源阻值选型
针对常用 TI、ADI LDO、DCDC 和 LTM 模块，从 E24/E48/E96 标准阻值中搜索反馈组合，回算输出误差并检查规格约束。
储能电容
根据脉冲电流、持续时间、重复周期、允许纹波和设计裕量估算所需储能电容及相关电气指标。
九宫格分压
支持单颗或多颗九宫格电阻芯片级联，在任意 Pad 组合中寻找目标分压误差更小的方案，并显示金丝键合示意图。
REAL INTERFACE
真实界面，所见即所得
截图均来自实际软件。缩略图聚焦主要操作区，点击仍可查看未经裁切的完整界面。

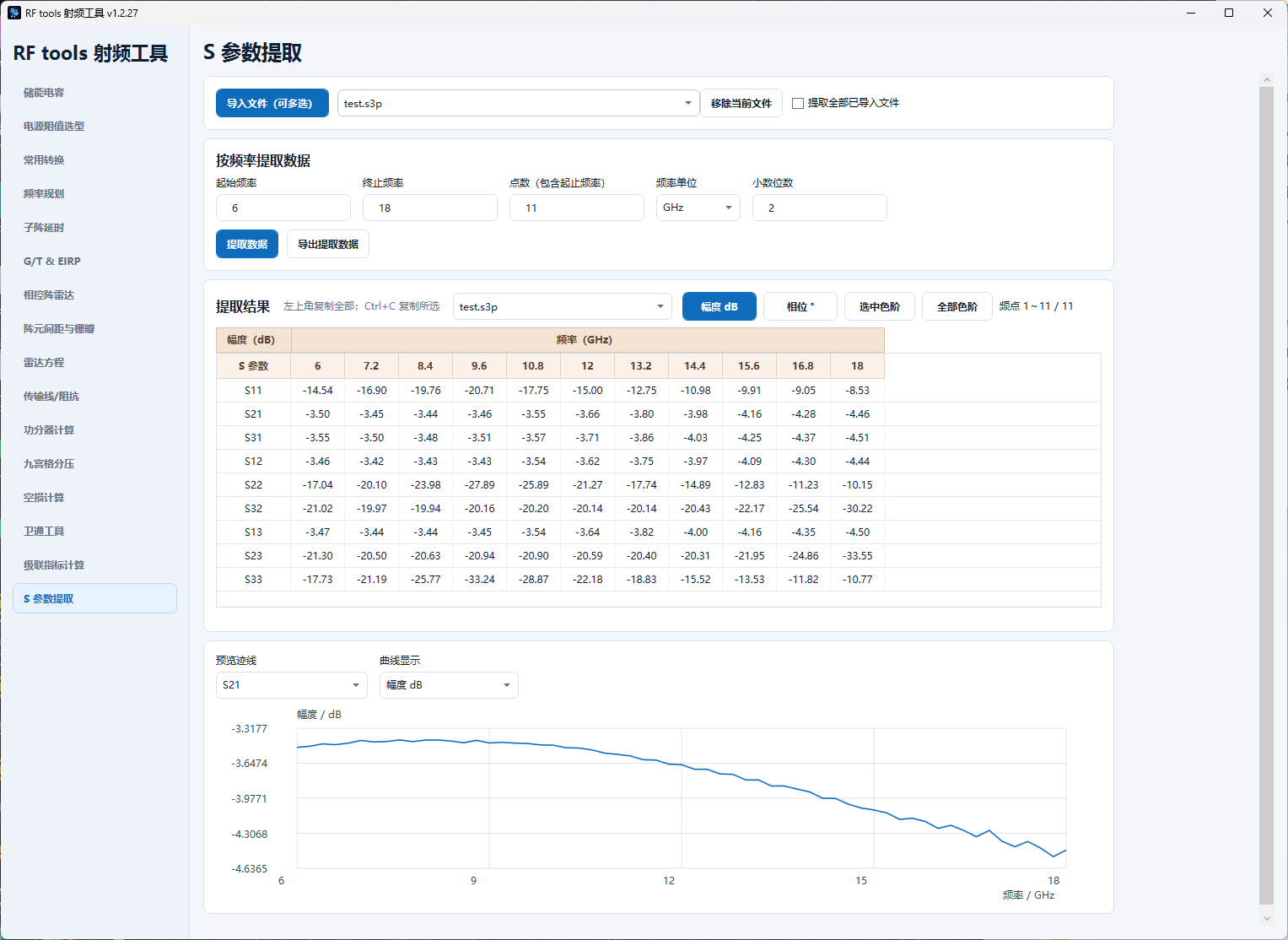

DATA EXTRACTION
多品牌数据，统一提取和查看
用通用列映射兼容不同矢量网络分析仪导出格式。频率矩阵支持单元格选择、复制、列宽调整、色阶显示及指定小数位数，数据可直接粘贴到 Excel。
- 起始频率、终止频率与点数自由设置
- 幅度和相位一键切换
- 曲线与 Smith 圆图联动预览
CURRENT RELEASE
RFToolKit v1.2.27 即将开放
授权与购买系统正在建设中，正式开放后可在此获取 Windows x64 便携版。
SHA-2566DF8A25D0A0997BA5A68E285B74EF8AFAD1C96D10646CE4FE28544B2D40A652E
